Infrarot Module L

Vorteile für unsere Kunden:

• Grundkonstruktion aus eloxiertem Alu-Profil.
• Reflektor aus hochreflektierendem Stahlblech.
• an alle gängigen Aluprofil-Baukästen adaptierbar.
• nach den an uns gestellten Anforderungen individualisierbar.
• Äußerst variabel über T-Nuten kundenseitig zu montieren.
• für die Montage von Temperaturmesseinrichtungen oder Verkleidungen vorbereitet.
• integrierte oder kundenseitige Belüftung.
• Strahlerbestückung kurz- oder mittelwellig in Rund- oder Doppelrohrausführung.
• die Lieferung mit Steuerung oder Regelung, Typ IC... sowie zur kundenseitigen Ansteuerung angeschlossen.

Technische Daten:

• Bauhöhe Gehäuse: ca. 112 mm
• Bauhöhe inkl. Axial-Ventilator: ca. 152 mm
• Baubreite variabel: bis 1.000 mm
• Baulänge variabel: bis 4.000 mm.

Belüftung über:

• Axial- oder, Radialventilator oder Stutzen
• Zulufttemperatur max. 50 °C

Sicherheit:

• Modul Eigenerwärmung wird über Thermoschalter überwacht
• VBG 23 hinsichtlich Ex-Bedingungen beachten

Elektrische Anschlüsse über:

• Schwere Steckverbinder
• Innenliegende Übergabeklemmen und Kabelverschraubungen
• Ausführung der Zuleitungen Oelflex oder wärmebeständige Leitung > 100°C

Sonstige Angaben:

• Gewicht: ca. 40 kg/m²

• Größe: 1.350 x 400 x 112 mm
• Gehäuse: eloxiertes Aluprofil L
• Elektrische Leistung: 36 kW / 400 V
• optische Pyrometer
• Axialventilator zur Kühlung
• Steckverbinder Fabr. Harting
• Abluftsystem

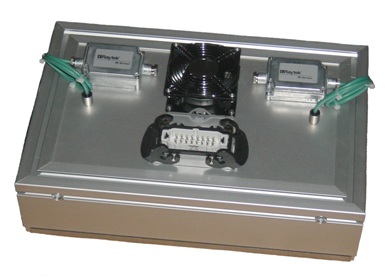

• Größe: 440 x 290 x 112 mm
• Gehäuse: eloxiertes Aluprofil L
• Elektrische Leistung: 3.0 kW / 230 V
• 2 x 3 Strahler kurzwellig 0.5 kW
• optische Pyrometer
• Axialventilator zur Kühlung
• Steckverbinder Fabr. Harting

• Größe: 150 x 280 x 82 mm
• Gehäuse: Aluminiumblech
• Elektrische Leistung: 3.2 kW / 230 V
• 2 Strahler kurzwellig 1.6 kW
• Axialventilator zur Kühlung
• Steckverbinder Fabr. Harting
