Wir bieten Ihnen verschiedene Infrarotstrahler in den Wellenlängenspektren kurzwellig, schnell mittelwellig und mittelwellig an. Die IR-Strahler reichen von Rundrohrradiatoren zu Doppelrohrradiatoren oder Doppelrohrradiatoren. Unsere Produktpalette umfasst zudem speziell gestaltete Omega- und konturierte Infrarotstrahler. Diese Infrarotstrahler sind die Basis, aus der wir für Sie ein IR-Heizsystem, Infrarot-Modul, Infrarot-Heizfeld, Infrarot-Trockner und vieles mehr konstruieren und bauen.

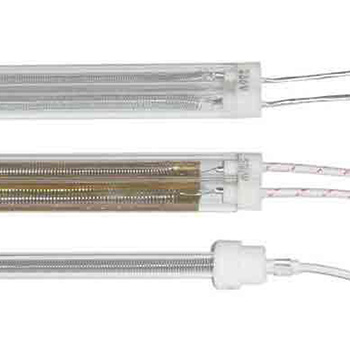

Doppelrohr IR-Strahler
Details
- Material: Quarzglas
- Längen: bis zu 3.000 mm individuell nach Kundenanforderung
- Rohrformate: 22 x 11 mm und 33 x 14 mm
- Leistungsspektren: bis 30 W/cm
- Flächenleistungen: bis 60 kW/m².
- Wellenlänge: Maximum bei 2,4 bis 2,7 µm
- Farbtemperatur der Heizwendel je nach Bauart:
800 bis 950 °C
Strahleraufbau
- Heizbereich (lb = beheizte Länge)
- 2 unbeheizte Enden, an denen die Halterungen befestigt werden können.
- Spannung: Versorgung erfolgt ein- oder zweiseitig.
- Reflektor: Gold- und Aloxid Beschichtung auf der Rückseite mit dem Hintergrund, die wirksame Strahlung einseitig gerichtet nahezu zu verdoppeln.
- Betriebsart: Strahler – waagerecht
Rundrohr IR-Strahler
Details
- Material: Quarzglas
- Längen: bis zu 2.500 mm individuell nach Kundenanforderung
- Rohrformate: Ø 10 bis Ø 20 mm
- Leistungsspektren: bis 15 W/cm
- Wellenlänge: Maximum bei 2,4 bis 2,7 µm
- Farbtemperatur der Heizwendel je nach Bauart:
800 bis 950 °C
Strahleraufbau
- Heizbereich (lb = beheizte Länge)
- 2 unbeheizte Enden, an denen die Halterungen befestigt werden können.
- Ausführung Anschlussenden: Keramik mit Litze
- Spannung: Versorgung erfolgt zweiseitig.
- Reflektor: Gold- und Aloxid Beschichtung auf der Rückseite mit dem Hintergrund, die wirksame Strahlung einseitig gerichtet nahezu zu verdoppeln.
- Betriebsart: Strahler – waagerecht
Galerie
Wir bieten Ihnen verschiedene Infrarotstrahler in den Wellenlängenspektren kurzwellig, schnell mittelwellig und mittelwellig an. Die IR-Strahler reichen von Rundrohrradiatoren zu Doppelrohrradiatoren oder Doppelrohrradiatoren. Unsere Produktpalette umfasst zudem speziell gestaltete Omega- und konturierte Infrarotstrahler. Diese Infrarotstrahler sind die Basis, aus der wir für Sie ein IR-Heizsystem, Infrarot-Modul, Infrarot-Heizfeld, Infrarot-Trockner und vieles mehr konstruieren und bauen.
Doppelrohr IR-Strahler
Details
- Material: Quarzglas
- Längen: bis zu 3.000 mm individuell nach Kundenanforderung
- Rohrformate: 22 x 11 mm und 33 x 14 mm
- Leistungsspektren: bis 60 W/cm
- Flächenleistungen: bis 90 kW/m².
- Wellenlänge: maximum bei 1,4 bis 1,7 µm
- Farbtemperatur der Heizwendel je nach Bauart: 1.300 bis 1.700 °C
Strahleraufbau
- Heizbereich (lb = beheizte Länge)
- 2 unbeheizte Enden, an denen die Halterungen befestigt werden können.
- Spannung: Versorgung erfolgt ein- oder zweiseitig.
- Reflektor: Gold- und Aloxid Beschichtung auf der Rückseite mit dem Hintergrund, die wirksame Strahlung einseitig gerichtet nahezu zu verdoppeln.
- Betriebsart: Standard Strahler – waagerecht, Sonder Strahler – senkrecht
Rundrohr IR-Strahler
Details
- Material: Quarzglas
- Längen: bis zu 2.500 mm individuell nach Kundenanforderung
- Rohrformate: Ø 10 bis Ø 20 mm
- Leistungsspektren: bis 40 W/cm
- Flächenleistungen: bis 90 kW/m²
- Wellenlänge: Maximum bei 1,4 bis 1,7 μm
- Farbtemperatur der Heizwendel je nach Bauart: 1.300 bis 1.700°C
Strahleraufbau
- Heizbereich (lb = beheizte Länge)
- 2 unbeheizte Enden, an denen die Halterungen befestigt werden können.
- Ausführung Anschlussenden: R7S, Metallsockel, Keramik-Rund sowie Keramik-Rechteck mit Litze.
- Spannung: Versorgung erfolgt zweiseitig.
- Reflektor: Gold- und Aloxid Beschichtung auf der Rückseite mit dem Hintergrund, die wirksame Strahlung einseitig gerichtet nahezu zu verdoppeln.
- Betriebsart: Standard Strahler – waagerecht Sonder Strahler – senkrecht / blendfrei
Galerie
Wir bieten Ihnen verschiedene Infrarotstrahler in den Wellenlängenspektren kurzwellig, schnell mittelwellig und mittelwellig an. Die IR-Strahler reichen von Rundrohrradiatoren zu Doppelrohrradiatoren oder Doppelrohrradiatoren. Unsere Produktpalette umfasst zudem speziell gestaltete Omega- und konturierte Infrarotstrahler. Diese Infrarotstrahler sind die Basis, aus der wir für Sie ein IR-Heizsystem, Infrarot-Modul, Infrarot-Heizfeld, Infrarot-Trockner und vieles mehr konstruieren und bauen.
Doppelrohr IR-Strahler
Details
- Material: Quarzglas
- Längen: bis zu 3.000 mm individuell nach Kundenanforderung
- Rohrformate: 22 x 11 mm und 33 x 14 mm
- Leistungsspektren: bis 60 W/cm
- Flächenleistungen: bis 150 kW/m².
- Wellenlänge: Maximum bei 1,2 bis 1,4 µm
- Farbtemperatur der Heizwendel je nach Bauart: 1.800 bis 2.200 °C
Strahleraufbau
- Heizbereich (lb = beheizte Länge)
- 2 unbeheizte Enden, an denen die Halterungen befestigt werden können.
- Spannung: Versorgung erfolgt ein- oder zweiseitig.
- Reflektor: Gold- oder Aluoxid Beschichtung auf der Rückseite mit dem Hintergrund, die wirksame Strahlung einseitig gerichtet nahezu zu verdoppeln.
- Betriebsart: Standard Strahler – waagerecht Sonder Strahler – senkrecht
Rundrohr IR-Strahler
Details
- Material: Quarzglas
- Längen: 60 mm bis zu 2.500 mm individuell nach Kundenanforderung (diverse standardisierte Längen und Spannungen stehen zur Verfügung).
- Rohrformate: Ø 8 bis Ø 20 mm
- Leistungsspektren: bis 70 W/cm
- Flächenleistungen bis 150 kW/m²
- Wellenlänge: Maximum bei 0,8 bis 1,2 µm
- Farbtemperatur der Heizwendel je nach Bauart: 2.200 bis 2.600°C“
Strahleraufbau
- Heizbereich (lb = beheizte Länge)
- 2 unbeheizte Enden, an denen die Halterungen befestigt werden können.
- Ausführung Anschlussenden: R7S, Metallsockel, Keramik-Rund sowie Keramik-Rechteck mit Litze.
- Spannung: Versorgung erfolgt zweiseitig
- Reflektor: Gold- oder Aluoxid Beschichtung auf der Rückseite mit dem Hintergrund, die wirksame Strahlung einseitig gerichtet wirksame Strahlung einseitig gerichtet nahezu zu verdoppeln.
- Betriebsart: Standard Strahler – waagerecht Sonder Strahler – senkrecht“
Galerie
Doppelrohr- und Rundrohr Infrarotstrahler ab Lager erhältlich.
Fragen Sie uns an unter
Phone: +49 (0) 6181 / 709 364
Fax. +49 (0) 6181 / 709 365
Doppelrohrstrahler
Kurzwellige, schnelle mittelwellige und mittelwellige:
- Material: Quarzglas
- Längen- und Konturangepasst: auf Anfrage
- Rohrformate: 22 x 10mm und 33 x 15mm
- Leistungsspektren je nach Bauart: von 20 W/cm bis 60W/cm
- Wellenlänge je nach Bauart: von 0,8 bis 2,4 µm
- Farbtemperatur der Heizwendel je nach Bauart: von 800 bis 2.600°C
Aufbau der Strahler
- Heizbereich (lb = beheizte Länge) 2 unbeheizte Enden, an denen die Halterungen befestigt werden.
- Spannung: Versorgung erfolgt ein- oder zweiseitig.
- Reflektor: Gold- und Aloxid Beschichtung auf der Rückseite mit dem Hintergrund, die wirksame Strahlung einseitig gerichtet nahezu zu verdoppeln.
- Betriebsart: waagerecht oder senkrecht
Rundrohrstrahler
Kurzwellige, schnelle mittelwellige und mittelwellige:
- Material: Quarzglas
- Längen- und Konturangepasst: auf Anfrage
- Rohrformate: 10, 13 und 18mm
- Leistungsspektren je nach Bauart: von 20 W/cm bis 60W/cm
- Wellenlänge je nach Bauart: von 0,8 bis 2,4 µm
- Farbtemperatur der Heizwendel je nach Bauart: von 800 bis 2.600°C
Aufbau der Strahler
- Heizbereich (lb = beheizte Länge) 2 unbeheizte Enden, an denen die Halterungen befestigt werden.
- Ausführung Anschlussenden: R7S, Metallsockel, Keramik-Rund sowie Keramik Rechteck mit Litze Spannung: Versorgung erfolgt zweiseitig.
- Reflektor: Gold- und Aloxid Beschichtung auf der Rückseite mit dem Hintergrund, die wirksame Strahlung einseitig gerichtet nahezu zu verdoppeln.
- Betriebsart: waagerecht, senkrecht und / oder blendfrei
Galerie
Ø10 MM
Klemmhalterung
Klemmhalterung
Federhalterung
Standardhalterung
Ø13 MM
Klemmhalterung mit Winkel
Klemmhalterung
Schnelle mittelwellige / kurzwellige Infrarotstrahler
Klemmhalterung
Federhalterung
Federhalterung
Mittelwellige Infrarotstrahler
Klemmhalterung mit Winkel
Mittenhalterung
Federhalterung mit Winkel
Mittelwellige Infrarotstrahler
Klemmhalterung mit Winkel
Federhalterung mit Winkel
Federhalterung
Schnelle mittelwellige / kurzwellige Infrarotstrahler
Klemmhalterung mit Winkel
Feder- und Mittelhalterung
ISO-Scheiben : Ø 6,4 / 15
ISO-Perlen : Ø 4 / 8 und Ø 7 / 14
Weitere verfügbare oder kundenspezifische Keramiken erhalten Sie auf Anfrage.
E-Mail:
Phone: +49 (0) 6181 / 709 364
Fax. +49 (0) 6181 / 709 365
Durchführungsrillenbuchsen (DFR)
DFR – 32 / 26 / 20
DFR – 19 / 15 / 10
DFR – 15 / 11 / 7
Quarzglasplatten:
geschliffene Ausführung bis Größe 500 x 500 mm, Stärke ab 3 - 5 mm
gezogene Ausführung in Größen ab ca. 100 - 180 mm Breite, 1.200 mm - 2.000 mm Länge, Stärke ab 3 - 5 mm
Quarzglasplatten:
geschliffene Ausführung bis Größe 500 x 500 mm, Stärke ab 3 - 5 mm
gezogene Ausführung in Größen ab ca. 100 - 180 mm Breite, 1.200 mm - 2.000 mm Länge, Stärke ab 3 - 5 mm
Quarzglasrohre in verschieden Durchmessern und Längen
Fragen Sie einfach nach unter:
E-Mail:
Tel: +49 (0) 6181 / 709 364
Fax. +49 (0) 6181 / 709 365
Infrarotstrahlung wird eingesetzt zum…
- Erwärmen
- Schweißen
- Löten
- Sintern
- Tempern
- Trocknen
- Verdunsten
- Entwässern
- Kleben
- Fixieren
- Aktivieren
- Aushärten
- Thermoformen
- Blasformen
- Tiefziehen
- Schäumen
- Prägen
- Schrumpfen
- Kaschieren
- Vulkanisieren
- Laminieren
INFRAROTSTRAHLUNG...
- ist aufgrund der spezifischen Eigenschaften vielfältig und individuell einsetzbar.
- findet ihre Haupteinsatzgebiete in der Kunststoff-, Chemie-, Druck-, Holz-, Metall-, Papier-, Textil-, Lebensmittel- und Automobil- industrie.
- wird von Werkstoffen je nach Beschaffenheit absorbiert, reflektiert oder durchdrungen. Deshalb ist eine gewissenhafte Auswahl des Strahlertyps die Grundvoraussetzung für einen optimalen Prozessablauf.
- bietet über den Einsatz speziell zugeschnittener Modultechnik ein großes Potential, den Erwärmungsprozess zu optimieren.
- leistet im Zusammenspiel mit optimierter Steuer- und Regelungstechnik einen entscheidenden Anteil zur Verbesserung der Fertigungsqualität.
- Die Heizmodule sowie die Steuerungs- und Messtechnik sind optimal ausgelegt. Dies garantiert optimale Effizienz und Qualität.
- bietet weiterhin die Möglichkeit vielfältige Temperaturprofile nach Ihren Anforderungen auszulegen.
bietet Ihnen folgenden Kundennutzen...
- durch gezielten Energieeinsatz einen hohen Wirkungsgrad.
- eine saubere elektrische Heizquelle.
- ist schnell und kurzfristig betriebsbereit.
- sehr kompakte Bauweise.
- steile Aufheizraten durch die Übertragung großer Leistungen.
- individuell regelbaren Heizbereich.
- kontaktlose Wärmeübertragung.
Die Wellenlänge der Strahler…
- wird in die Unterbereiche nach Wellenlänge des Lichtes in langwellig, mittelwellig, kurzwellig und UV-nahes Infrarotlicht unterschieden.
- ist geschneidert für industrielle Anwendungen. Das Diagramm links zeigt im Wesentlichen den produktivsten Wellenlängenbereich von 1 – 4 µm
- werden in verschiedene Bauformen und Brennbilder der Heizleiter von Infrarotstrahlern unterschieden. Bautypen sind: Mittelwellige Infrarotstrahler: Heizleitertemperatur: um 850 °C Emissionsmaximum: 2,0-2,6 µm Star Shape Infrarot-Strahler: Heizleitertemperatur: bis 1400 °C Emissionsmaximum: 1,8-2,2 µm
- Schnelle mittelwellige Infrarotstrahler: Heizleitertemperatur: bis 1600 °C Emissionsmaximum: 1,4-1,9 µm (in der Brenntemperatur angepasste kurzwellige Strahler)
- Kurzwellige Strahler (Doppelrohr): Heizleitertemperatur: Bis 2100 °C Emissionsmaximum: 0,9-1,6 µm Kurzwellige Strahler (Rundrohr): Heizleitertemperatur: über 2500 °C Emissionsmaximum: 0,8-1,6 µm
Erwärmen von Kunststoffen Bei der Erwärmung ist zu beachten, dass…
- nur die „passenden“ Strahlertypen Vorteile in Effizienz und somit der Wirtschaftlichkeit erzielen können.
- Absorptions-Diagramm rechts: Material: Polyethylen 0,1 mm dargestellt in der Farbe violett Material: PVC 0,02 mm dargestellt in der Farbe blau Wellenlängenbereich: 1 – 4 µm Effekt des Infrarotstrahlers: 3,2 – 3,8 µm
- physikalisch bedingt das Emissionsverhalten möglichst exakt auf das Absorptionsverhalten abgestimmt werden sollte. Somit folgt aus dem Diagramm, dass die direkt nutzbaren Anteilen der Strahlungsleistung eine höhere Effizienz erzielen, wenn das Emissionsmaximum eines Infrarot Strahlers möglichst deckungs- gleich über der in violett oder in blau dargestellten Kurven liegen.
- die rote Kurve kurzwellige Strahlertypen darstellt, mit hellblau sind Star Shape Strahler eingezeichnet und die dunkelblaue Kurve zeigt mittelwellige Strahlertypen.
Trocknung von Wasserbasislack…
- nur die „passenden“ Strahlertypen können Vorteile in Effizienz und somit der Wirtschaftlichkeit erzielen.
- Absorptions-Diagramm links: Wasser, dargestellt in der Farbe aquamarin. Wellenlängenbereich: 1 – 4 µm Effekt des Infrarotstrahlers: 2,5 – 3,5 µm
- physikalisch bedingt das Emissionsverhalten möglichst exakt auf das Absorptionsverhalten abgestimmt werden sollte. Somit folgt aus dem Diagramm, dass die direkt nutzbaren Anteile an der Strahlungs- leistung eine höhere Effizienz erzielen, wenn das Emissionsmaximum eines Infrarot Strahlers möglichst deckungsgleich bei der in aquamarin dargestellten Kurve liegt.
- die rote Kurve kurzwellige Strahlertypen darstellt, mit hellblau Star Shape Strahler eingezeichnet und die dunkelblaue Kurve zeigt mittelwellige Strahlertypen.
